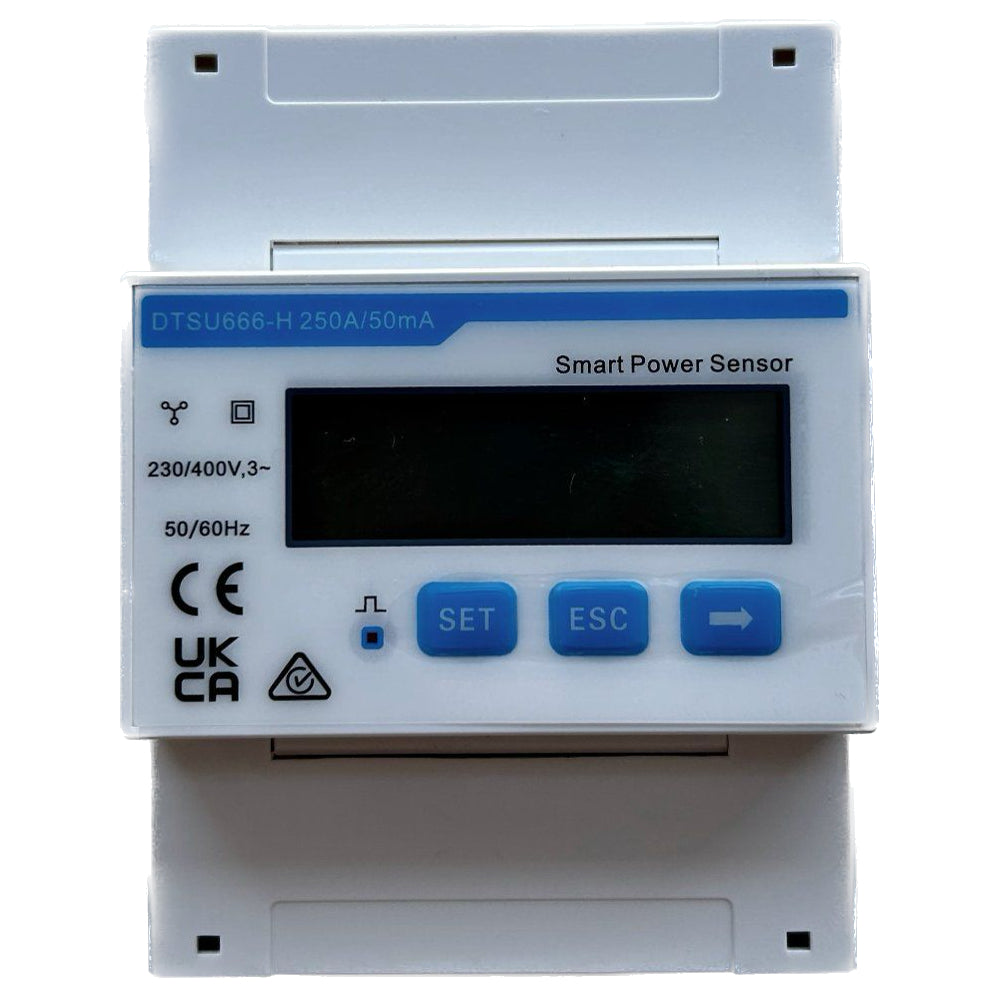

HUAWEI Smart Power Sensor DTSU666-H

Huawei Smart Power Sensor für den Anschluss an den 3-phasigen Wechselrichter.

• Der Huawei Smart Power Sensor DTSU666-H ist ein dreiphasiger Stromsensor für Solaranlagen. Das Bauteil kann Spannungen von 176 bis 288 Volt verarbeiten und weist eine sehr geringe Eigenbedarfsleistung von weniger als einem Watt auf.

• Nach der Integration des Sensors werden die Leistungsdaten auf dem verbauten LCD-Bildschirm angezeigt und können darüber einfach gesteuert werden.

• Zusätzlich unterstützt der Huawei Smart Power Sensor DTSU666-H die Kommunikation per RS485 und kann somit auch von anderen Stellen aus ausgelesen werden. Hierfür verwendet er das Kommunikationsprotokoll Modbus-RTU.

_________________________________

Installationshinweis gemäß § 13 NAV

Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen.Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden.Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.

• Betriebstemperaturbereich: -25°C ~ +60 °C
• Relative Luftfeuchtigkeit: 5 % RH~ 95 % RH
• Abmessung (B x T x H): 100 x 72 x 65.5 mm
• Montageart: DIN35 Hutschiene
• Gewicht (inklusive Kabel): 1.5 kg
• Stromnetztyp: 3P4W (3- Phasig)
• Eingangsspannung: 176 VAC~288 VAC (Phase / N)
• Energieverbrauch: ≤ 1 W
• Kommunikation: RS485
• Schnittstelle: RS485
• Baudrate: 9.600 bps
• Kommunikationsprotokoll: Modbus-RTU
• Netzspannung Phase-Phase: 304 Vac ~ 499 Vac
• Phasenspannung: 176 Vac ~ 288 Vac
• Strom: 0 ~ 250 A
